AutoCAD 2027 on väljas
AutoCAD 2027 on väljas ning toob kaasa mitu praktilist uuendust igapäevaseks joonestamiseks ja projekteerimiseks.
Uus versioon toob kaasa täiendusi Autodesk Assistantile, 3D graafika jõudlusele ja koostöövõimalustele ning lisab Geometry Cleanup tööriista, mis aitab jooniselt geomeetriaprobleeme leida ja parandusi kontrollitult rakendada.
Allpool teeme olulisematest uuendustest lühikese kokkuvõtte ning vaatame Hele Järve juhise põhjal täpsemalt, kuidas Geometry Cleanup töötab.
Uus Assistant (tech preview)
Autodesk Assistant on integreeritud tehisintellektil (AI) põhinev tugitööriist, mis toimib kui nutikas abiline otse joonestuskeskkonnas. See aitab töövoogu optimeerida, võimaldades kiiresti lahendada tehnilisi vigu, leida funktsioonipõhiseid õpetusi ja pääseda ligi dokumentatsioonile ilma tööalast lahkumata.
Tech Preview seadet sisse lülitades aitab Assistant töö käigus paremini infot leida ja saab teatud asju ka üle kontrollida – näiteks joonise vastavust standarditele.
AutoCAD 2027 versiooni olulisemad täiendused:
- Standardite kontroll: Võimalus kontrollida aktiivse joonise vastavust projektis etteantud standardfailile.
- Loomuliku keele põhine valik: Objekte saab selekteerida vabas vormis trükitud lausete abil (nt „vali kõik punased kihid“)
- Info pärimine joonisest: Kasutaja saab esitada küsimusi kihtide loendi, blokkide kasutuse ja muu joonise info kohta.
- Päringute kogumik: Sageli kasutatavad laused ja küsimused saab salvestada oma isiklikku kogumikku, et neid edaspidi kiirelt uuesti kasutada.
Autodesk Forma Data Management Essentials
Pilve ja koostöö edasi arendamine. AutoCAD täisvesiooni tellimusega tuleb kaasa Autodesk Forma Data Management Essentials (endine Autodesk Docs) litsents, mis võimaldab paremat koostööd Autodeski pilves.
Igapäevaselt tähendab see:
- References ja Support Files: parem xrefide ja tugifailide haldus;
- Checkout sama dwg faili kallal on mitmekesi töötamine mugavam;
- Issues veebiversioonis saab teiste tööd paremini kommenteerida.
Uus Geometry Cleanup tööriist
Lisandunud on tööriist vigase geomeetria leidmiseks ja parandamiseks.
Uus Geometry Cleanup funktsioon on tõhus tööriist, mille abil saab joonisel üles leida erinevaid geomeetria vigu ja neid parandada. See aitab automaatselt tuvastada probleeme, nagu näiteks: joone otsad ei lähe omavahel kokku (gaps), joonte omavahelised ülekatted (overshoots) ja ebatäpsed nurgad (misaligned angles).
Vaata lisa
Vaata veel, mida on uut ja mida neist uuendustest teie töövoos kasutada tasuks.
Kuidas uuendused toimivad?
Usesofti AutoCADi koolitaja Hele Järv vaatas uue Geometry Cleanup töövoo üle ja pani kokku lühikese juhise, kuidas AutoCAD 2027 abil joonisel geomeetriaprobleeme leida.
Esimene katse ühe varasema joonisega näitas kiiresti, miks selline tööriist võib igapäevatöös kasulik olla:
“See on üks äge asi küll. Võtsin ühe vana joonise ette ja pidin pikali kukkuma – nii vigane.”
Geometry Cleanup aitab joonise geomeetriat süsteemselt kontrollida: tööriist leiab valitud objektidelt levinud probleemid, kuvab need joonisel markeritega ning pakub võimalikke parandusi. Kasutaja otsustab ise, millised parandused rakendada ja millised kohad jätta muutmata.
Joonisel geomeetria vigade leidmiseks, tuleb valida ribboni vahekaardilt Manage, käsklus Geometry Cleanup. Seejärel valida välja objektid, mida soovib kontrollida või valida kogu joonis.

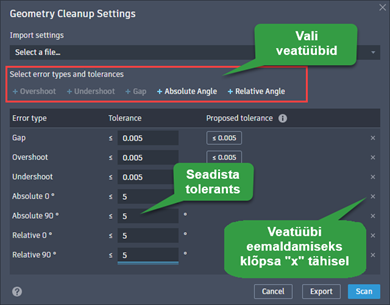

Enne kontrolli (scan) alustamist on võimalik täpsustada otsitavad veatüübid ning seadistada lubatavad hälbed ehk tolerantsid vastavalt joonise täpsusastmele.
Pärast kontrolli märgistab AutoCAD leitud probleemsed kohad joonise aknas visuaalsete markeritega (visual markers).

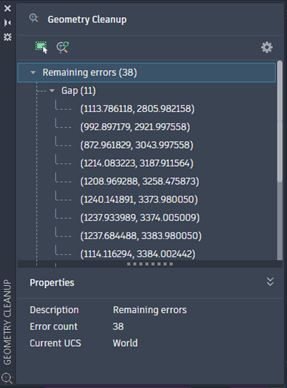

Mugavaks navigeerimiseks kuvatakse kõik vead ka Geometry Cleanup paleti loendis.

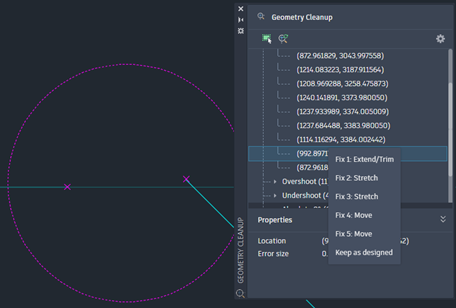

Hoides kursorit veamärgisel, pakub AutoCAD välja võimalikud lahendused sobiva paranduse tegemiseks (Suggested Fixes).
Kui soovid olemasoleva lahenduse muutmata jätta, valida Keep as designed.
Samad ettepanekud on kättesaadavad ka paletis, tehes vea nimetusel paremklõpsu.
Viimase sammuna, käi üle AutoCAD’i poolt tuvastatud vead ning vajadusel rakenda parandused valikuliselt ükshaaval käsitsi.
